1 、简介 BSX-DNZL-AII 电能质量在线监测装置适用于各种电力系统中，安装于低压或高压进线柜、开关柜或光伏并网柜，需要对电能质量进行在线监测的地
18138428926

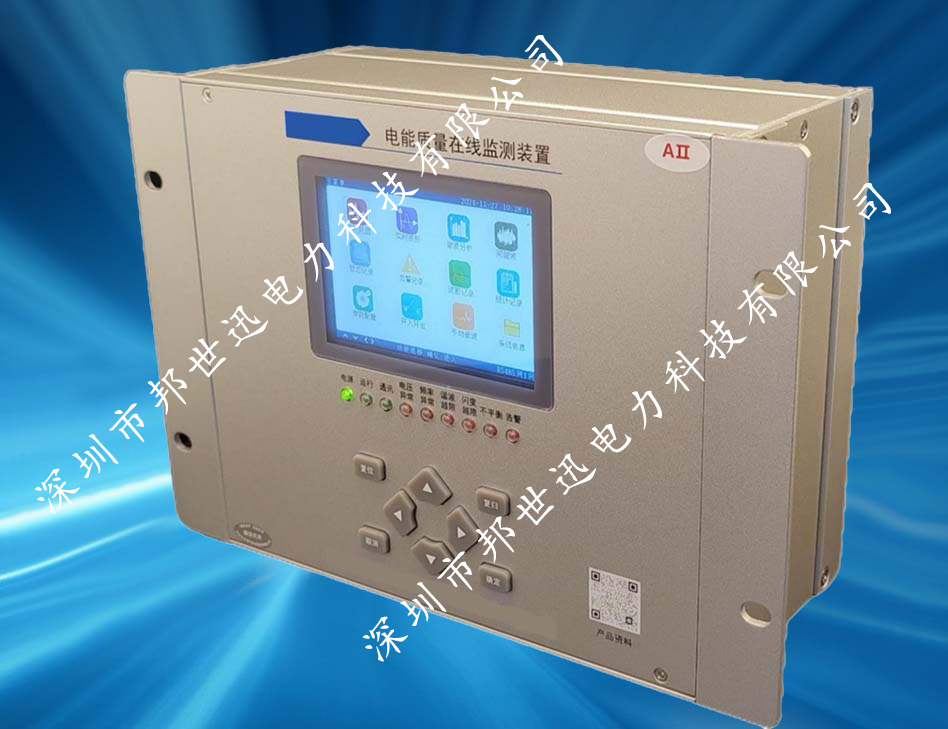

1 、简介
BSX-DNZL-AII 电能质量在线监测装置适用于各种电力系统中，安装于低压或高压进线柜、开关柜或光伏并网柜，需要对电能质量进行在线监测的地方，使成套开关设备更加智能化，可对电力系统的各种电参数进行实时在线监测和控制。
BSX-DNZL-AII 具有 3 相电流测量，零序电流测量，3 相相电压测量，电压偏差测量，电压波动，长闪变短闪变测量，1 路频率测量，频率偏差测量， 电压电流 2- 101 次谐波，间谐波测量（5HZ~3285HZ），三相电压、电流不平衡零序，负序，正序，零序不平衡度，负序不平衡度测量，3 相有功功率测量，3 相无功功率测量，3 相视在功率测量，3 相功率因数测量，正向有功电能，反向有功电能，正向无功电能,反向无功电能，视在电能计量功能，具备基波和全波同时测量功能，具备一次和二次同时显示功能，具备 MODBUS(RS485 、以太网)通信功能，能够远程控制断路器分合闸。同时还具备电压越限、电流越限、谐波越限、频率越限，不平衡越限，间谐波越限，闪变波动越限，逆功率等 34 种电能质量异常事件监测和波形数据查看功能。同时集成各种保护的功能，防孤岛的功能和故障解列的功能。
广泛应用于各种电力监控系统中，可以完全监控电力系统的运行状况，还可以为电力系统的改造提供可靠有效的数据依据。
2、依据标准
BSX-DNZL-AII 设计时参照了下列标准，并定期升级设计版本，以满足最新版本的标准。
参考标准 | 内容 |
DL/T721-2000 | 配电网自动化系统远方终端 |
DL/7614-2007 | 多功能电度表 |
GB/T13729-2002 | 远动终端通用技术条件 |
GB/T15153.1- 1998 | 远动设备及系统 第 2 部分：工作条件 第 1 篇： 电源和电磁兼容性 |
DL/T630- 1997 | 交流采样远动终端技术条件 |
DL/T634-2002 | 远动设备及系统 第 5 部分：传输规约 第 101 篇：基本远动任务的配套标准 |
IEC870-2-2:1996 | 远动设备及系统 第 2 部分：工作条件 第 2 篇：环境条件 |
GB/T2423. 1-2001 | 电工电子产品基本环境试验规程 |
GB/T2829-2002 | 周期检查计数抽样程序及抽样表 |
GB/T15464- 1995 | 仪器仪表包装通用技术条件 |
IEC 61000-4-30 | 电磁兼容 试验和测量技术－电能质量测量方法 |
GB/T 2423. 1-2008 | 电工电子产品环境试验 第 2 部分：试验方法 试验A：低温 |
GB/T 2423.2-2008 | 电工电子产品环境试验 第 2 部分：试验方法 试验 B：高温 |
GB/T 2423.4 | 电工电子产品环境试验 第 2 部分：试验方法 试验 Db：交变湿热 |
GB/T 2423.5 | 电工电子产品环境试验 第 2 部分：试验方法 试验 Ea 和导则：冲击 |
GB/T 2423.10 | 电工电子产品环境试验 第 2 部分：试验方法 试验 Fc：振动 |
GB/T 2900.33-2004 | 电工术语 电力电子技术 |
GB 4208-2008 | 外壳防护等级（IP 代码） |
GB/T 4365-2003 | 电工术语 电磁兼容 |
GB/T 12325-2008 | 电能质量 供电电压偏差 |
GB/T 12326-2008 | 电能质量 电压波动和闪变 |
GB/T 14549- 1993 | 电能质量 公用电网谐波 |
GB/T 15479 | 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 |
GB/T 15543-2008 | 电能质量 三相电压不平衡度 |
GB/T 15945-2008 | 电能质量 电力系统频率偏差 |
GB/T17626.2-2006 | 电磁兼容试验和测量技术静电放电抗干扰度试验 |
GB/T17626.3-2006 | 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 |
GB/T17626.4-2008 | 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 |
GB/T17626.5-2008 | 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 |
GB/T 17626.7 | 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则 |
GB/T 17626.30 | 电磁兼容试验和测量技术电能质量测量方法 |
GB/T 19862 | 电能质量监测设备通用要求 |
DL/T 1028 | 电能质量测试分析仪检定规程 |
DL/T 1194-2012 | 电能质量术语 |
IEEE Std 1159.3-2003 | 电能质量数据传输推荐规程 |
DL/T1227-2013 | 电能质量监测装置技术规范 |
GB/T 24337-2009 | 电能质量 公用电网简谐波 |
3、功能列表
功能列表如下所示，
BSX-DNZL-AII 电能质量在线监测装置 | |
适用对象 | 符合 A 类标准的电能质量在线监测 |
电压测量 | 三相电压相电压有效值、相位（三相四线,三相三线接入）、线电压有效值， 电压偏差（基波和全波，一次和二次） |
电流测量 | 三相电流有效值、相位（基波和全波，一次和二次） |
频率测量 | 实时频率、频率偏差 |
谐波测量 | 三相电压电流 0~ 101 次谐波频谱、含有率、5HZ 间谐波(范 围:0HZ~3285HZ)含有率、谐波电流电压夹角、谐波有功功率、谐波无功功率 |
不平衡度测量 | 三相电压、电流不平衡零序，负序，正序幅值、相位、不平衡度 |
电压闪变波动 | 电压波动、短闪变、长闪变 |
功率测量 | 三相及合相有功功率、无功功率、视在功率（基波、全波、一次、二次） |
功率因数测量 | 三相及合相功率因数（基波、全波） |
电能测量 | 正向有功、反向有功、正向无功、反向无功（一次、二次） |
通讯接口 | 以太网（Modbus TCP 协议）、RS485（Modbus RTU 协议） |
事件监测
| 过频率 I 段 II 段、低频率 I 段 II 段、频率上偏差越限、频率下偏差越限、过压 I 段 II 段、低压 I 段 II 段、 电压上偏差越限、 电压下偏差越限、 电压电流负序零序不平衡越限、短闪变越限、长闪变越限、电压波动越限、电压电流总谐波间谐波畸变越限、电压奇次偶次越限、 电压暂降、电压暂升、电压快速变化（RVC），短时中断、越限时触发时段波形、触发半波有效值。相关越限事件记录和暂态事件记录。每周波采样 128 点。 |
录波 | 手动录波，外部触发录波，越限事件记录和暂态事件发生记录和录波。事件发生时录波触发条件为【事件监测】所述事件对应触发阈值。触发条件使能及触发阈值、恢复迟滞均可通过【参数配置】或远程设置。事件记录最多可记录 200 条记录。暂态记录最可记录 100 条记录。 录波数据采样速率为 128 点/周波，设备本地可直接查看数据波形、触发值、触发时间、及相关事件的持续时间。数据格式以COMTRADE 格式为准。故障前 20 个周波+触发后 130 个周波。 整个记录过程记录时间为 3S(150 个周波)。 数据录波文件触发后存储在内部存储器内。录波文件存储格式为 comtrade 格式。文件的名称为触发式的时间（年月日时分秒）。 事件录波导出至文件后可通过 PQDiffractor(推荐) 、PQDIF Explorer 软件查看三相电压波形、电流波形、三相电压有效值。样例如下图所示： |
文件管理 | 1. 录波文件：输入录波、手动录波、异常事件、暂态录波数据文件，所有数据均可本地存储和查看，文件可通过 FTP 以 COMTRADE 格式下载下来。下载目录/COMTRADE(自动触发录波文件存储)和 /COMTRADE_MANUAL(手动或者远程触发录波文件存储)。文件的名称为触发式的时间（年月日时分秒）。后缀为.cfg 和.dat 。如果 2024 年 07月 16 日 13 时 24 份 08 秒触发产生的录波文件，会生成的 2 个文件名称为，PQMonitor_PQM1_000056_20240716_ 132408_717.cfg 和 PQMonitor_PQM1_000056_20240716_ 132408_717.dat。 2. 统计记录文件。放置在根目录/下面。可通过FTP 下载。文件格式为.csv。文件可通过 EXCEL 软件或者 WPS 软件打开。 |
统计间隔配置 | 基本统计间隔可设置，短闪变统计间隔默认 10min ，长闪变统计间隔默认 2h ，参数均可配置。在统计间隔设置页面可查询最长统计天数。最长统计天数可达 730 天。 |
统计记录 | 1.电压，电压偏差，电流，零序电压，负序电压，零序电流，负序电流统计（不平衡数据）。统计 最大值，最小值，平均值，95%概率值。 2.频率，频率偏差。统计 最大值，最小值，平均值，95%概率值。 3.电压，电流 1~65 次谐波。统计 最大值，最小值，平均值，95%概率值。 4.短闪变 PST ，电压波动。统计 最大值，最小值，平均值，95%概率。 5.长闪变 PLT ，电压波动。统计 最大值，最小值，平均值，95%概率。 6.暂态信息统计。上一次暂态事件，暂态次数，暂态越限率。统计记录最短时间为 370 天，最长时间为 730 天。具体最大存储时间可根据设置各个参数的间隔时间，综合确定。在设置界面上可显示最大统计记录时间。如果需要更长的存储时间，可选配。 |
校时方式 | GPS 校时、网络校时、本地手动校时、MODBUS 远程校时。 |
开关量输入输出 | 开关量输入（有源）： 断路器当前的状态（开入 1） 本地远程状态（开入 2） 用于开关切换录波（开入3） 外部联动（开入 4）（动作需要在保护定值中设置） 开关量输出（干接点）： 跳闸输出（开出 1 ，脉冲最长 5S 常开接点） 合闸输出（开出 2 ，脉冲最长 5S 常开接点） 故障或数据异常时告警输出（开出 3 常开接点）复归后复位 故障或数据异常时故障输出（开出 4 常开接点）复归后复位 |
远程控制 | 可通过通讯接口获取设备监测到的所有电能质量参数，获取或修改本地设置参数,控制断路器分合闸 |
告警 | 电压异常、频率异常、谐波间谐波越限、闪变越限、不平衡，暂升，暂降，暂时中断，RVC 报警，告警源恢复正常后，需手动复归或远程复归，或者设置自动复归时间后， 自动复归。消除告警 |
操作界面 | 液晶与键盘配合操作界面 |
安装方式 | 面板式嵌入式安装 |

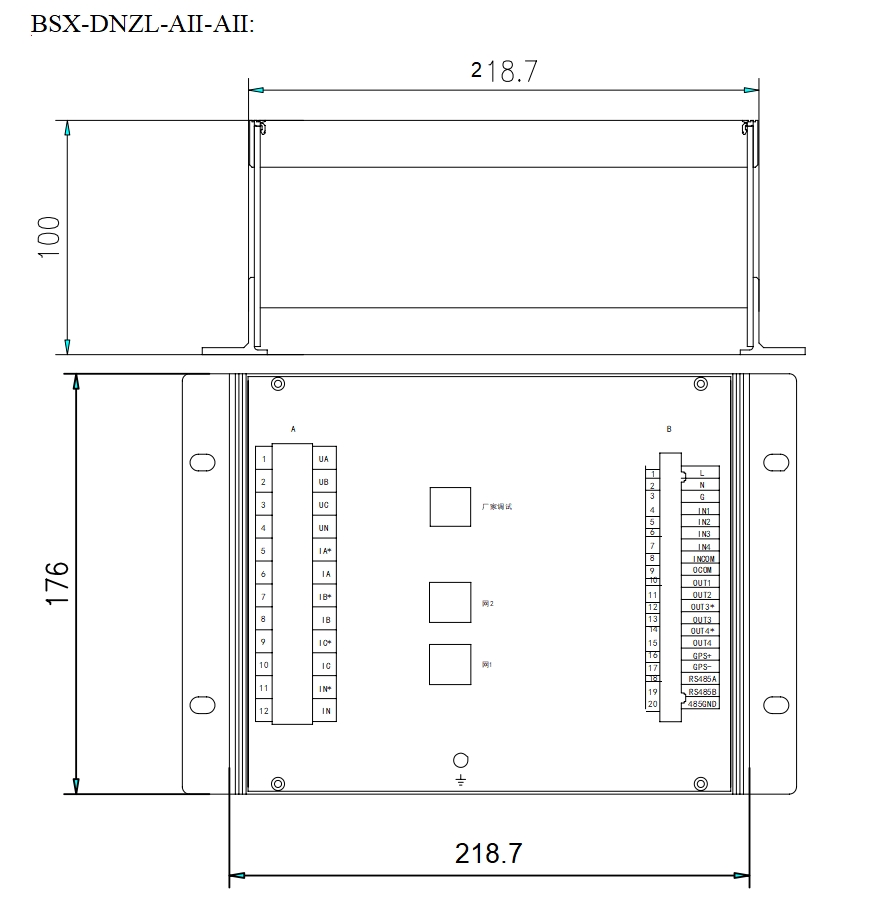

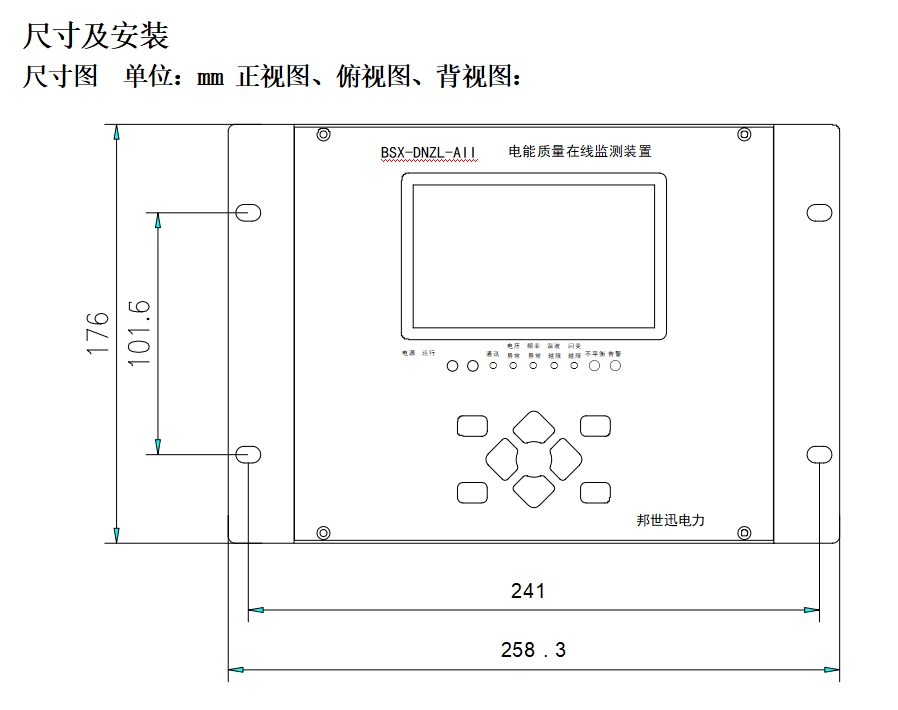

尺寸 | BSX-DNZL-AII-AII： 258.3mm*176mm*100mm（长×宽×深） 258.3mm*176mm*117.5mm（长×宽×深）带端子 |

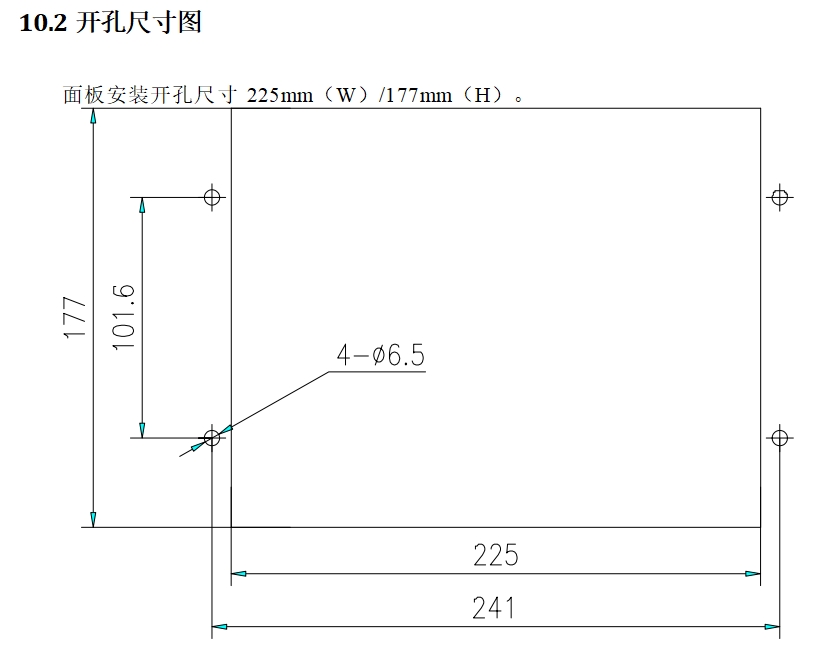

开孔尺寸 | 225mm（W）/177mm（H） |
4、技术指标
型号 | BSX-DNZL-AII |
电源电压 | AC 85V~305V 或 DC 100V-430V |
电源频率 | 45Hz-65Hz 或 DC |
功 耗 | <10W |
通 信 | RS485 Modbus RTU 协议，以太网 Modbus TCP 协议 |
通信速率 | 4.8kbps 、9.6kbps 、19.2kbps 、38.4kbps 、115.2kbps |
通信校验 | 奇校验、偶校验或无校验 |
通信介质 | 1.0 屏蔽双绞线 1200 米，最大节点数 128 个 |
数字输入 | 有源节点（外接交流或者直流 220V 电源） |
数字输出 | 控制为继电器输出，复位时为常开；触点负载：250VAC/5A ，30VDC/5A |
工作温度 | -20℃ ~ 70℃ |
存储温度 | -30℃ ~ 80℃ |
相对湿度 | 5% ~ 95% 不结露 |
防护等级 | IP30 |
海拔高度 | ≤3000 米，3000 米以上需特制 |
外部电流互感器要求 | 电流变比：5~4000/5； 精度等级：1% |
测量电压（二次） | 5~330V ，准确度：0. 1% |
测量电流（二次） | 0A~6A ，准确度：0. 1% |
测量频率 | 40~60Hz ，中心频率 50Hz ，测量误差： ≤0.01Hz |
测量功率 | 有功准确度 0.5% ，无功、视在功率准确度 0.5% |
基波相位 | 准确度<0.5 度 |
谐波、间谐波 | 准确度：GB/T14549-93 A 级（满足 IEC61000-4-30A 类设备要求） |
不平衡度 | 电压不平衡度准确度：0. 15% ，电流不平衡度准确度：1% |
电压波动与闪变 | 准确度：5% |
安装方式
面板嵌入式安装。
